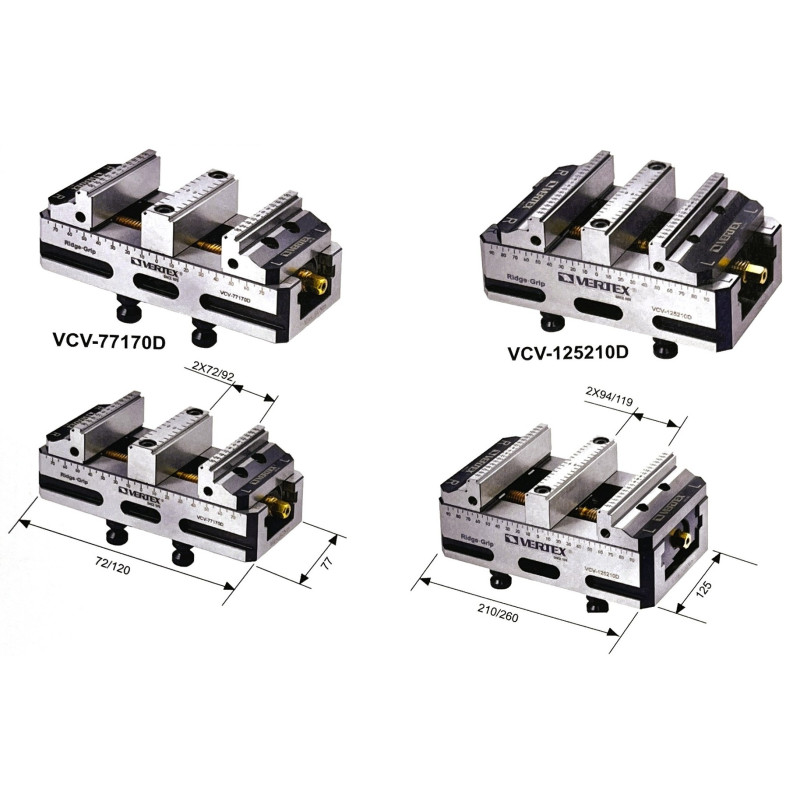

5-osý duální svěrák - 77mm / 2x72mm, VCV-77170D

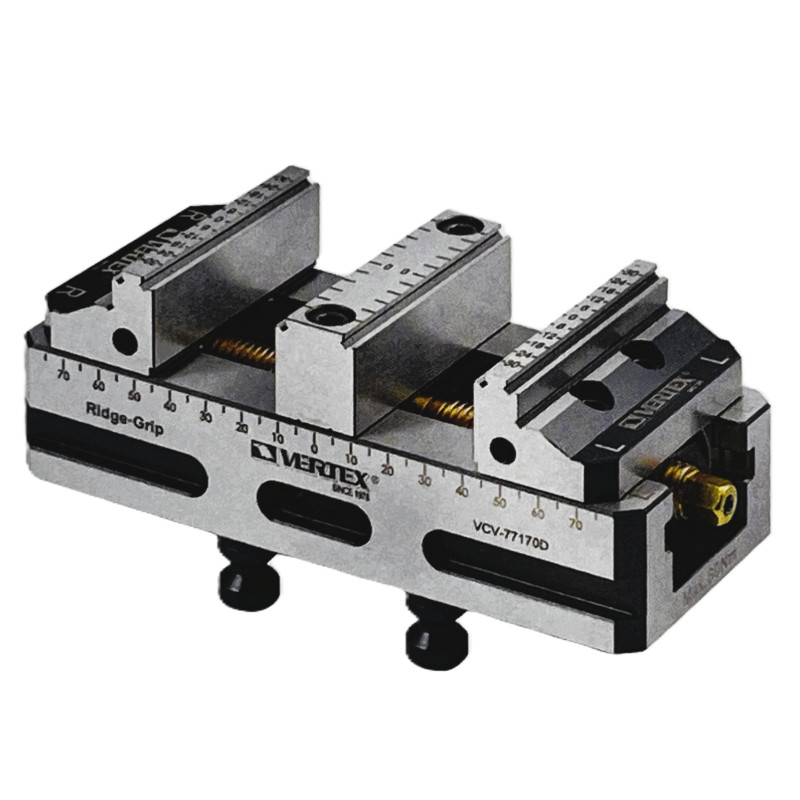

5-osý CNC svěrák - duální VCV-77170D:

Profesionální dvojitý 5-osý svěrák Vertex Ridge Grip je určen pro pokročilá CNC obráběcí centra, zejména pro 5-osé stroje a vertikální centra s rotačními stoly. Díky dvojité konstrukci, vysoké tuhosti a přesnému vedení umožňuje efektivní upínání dvou obrobků najednou nebo jednoho většího dílce. Patří mezi nejpokročilejší svěráky ve své kategorii – kombinuje stabilitu, kompaktní rozměry a maximální přístupnost nástroje při obrábění.

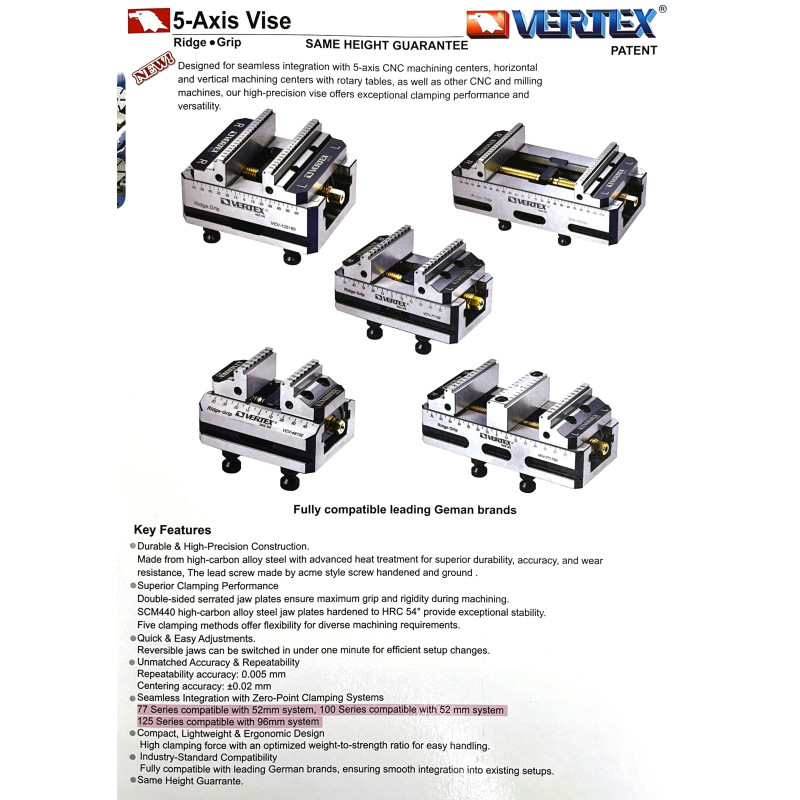

Hlavní vlastnosti:

Dvojitá upínací sekce

Dvojice samostatně stavitelných čelistí umožňuje:

• současné upnutí dvou obrobků,

• nebo flexibilní upnutí jednoho většího dílu s centrálním ustavením.

Tím zvyšuje produktivitu a minimalizuje potřebu výměn obrobků.

Vysoce přesná a odolná konstrukce

Svěrák je vyroben z legované nástrojové oceli s pokročilým tepelným zpracováním pro maximální tuhost a dlouhou životnost.
Kalený a broušený trapézový šroub zaručuje hladký chod a minimální opotřebení i při dlouhodobém provozu.

Maximální upínací výkon

Oboustranné serratované čelisti poskytují extrémně pevný úchop.
Tvrdost čelistí HRC 54° zajišťuje vysokou odolnost proti deformaci a opotřebení i při těžkém hrubování.

Rychlé a jednoduché nastavení

Reverzibilní čelisti lze během jedné minuty přizpůsobit různým typům obrobků.
Díky dvojité konstrukci je přestavení obou sekcí rychlé a intuitivní.

Vysoká přesnost a opakovatelnost

• Opakovatelnost upnutí: 0,005 mm

• Centrovaní: ±0,02 mm

Ideální pro přesnou výrobu, formy, letecký a lékařský průmysl i sériové obrábění.

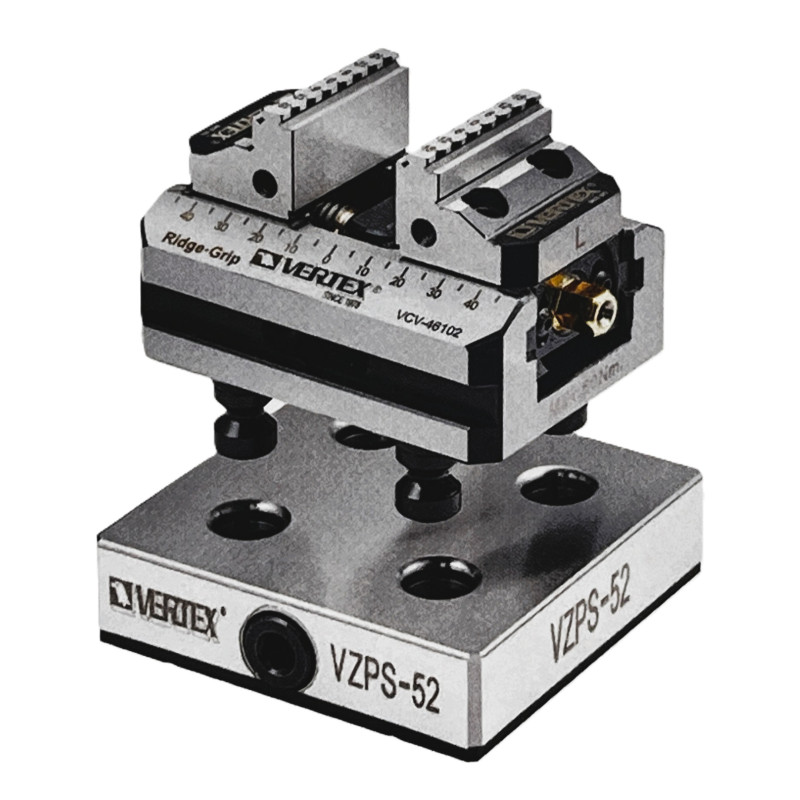

Plná kompatibilita se Zero-Point systémy

Jednoduchá integrace do moderních upínacích systémů:

• Série 77 & 100 – kompatibilní se systémem 52 mm

• Série 125 – kompatibilní se systémem 96 mm

Stejná výška napříč modely

Umožňuje kombinovat více svěráků současně bez nutnosti podkládání.

Plná kompatibilita s předními německými značkami

Bezproblémově zapadne do stávajících výrobních systémů i prémiových modulárních upínacích řešení.

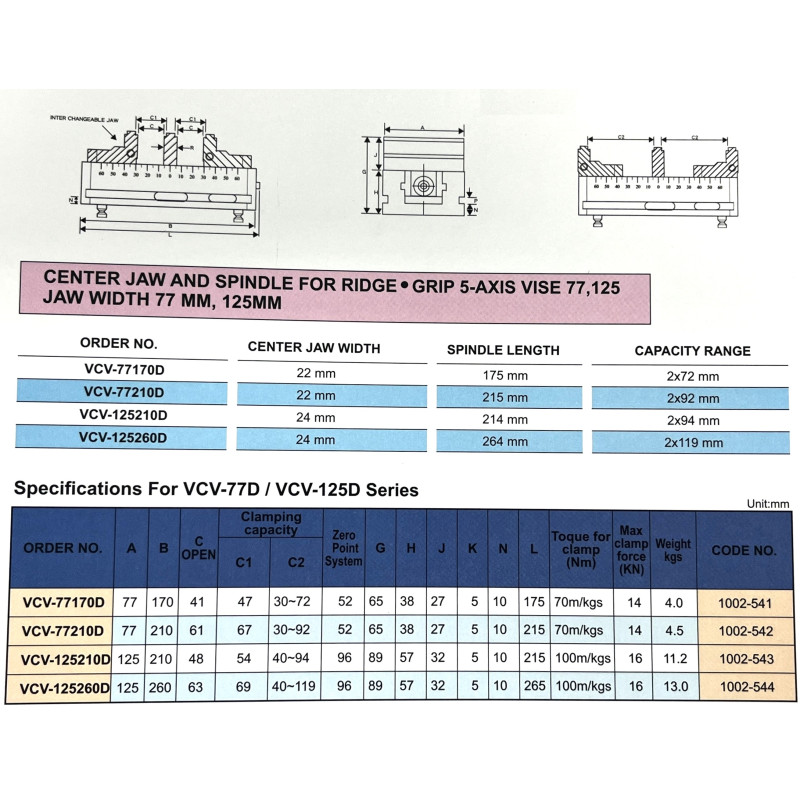

Technické parametry:
