Sleva!

-40%

Držák VDI30 radiální pravý B1 - 30x20

skladem 8 ks

2 389 Kč

cena s DPH

1 974 Kč3 290 Kč

cena bez DPH

SKLADEM: 8

KÓD PRODUKTU: B1-30x20

VÝROBCE: VERTEX MACHINERY

Doprava a osobní odběr

Zásilkovna a DPD Čechy a Slovensko, 1-3 pracovní dny, cena dle rozměrů a váhy. Přesné informace dostanete v mailu s potvrzením objednávky. Osobní odběr možný na adrese Stolany 115, všední dny 6:30-16:00, případně dle domluvy.

Reklamace a vrácení zboží

V případě reklamace či vrácení zboží si, prosím, přečtěte náš reklamační řád.

Stav: Nový produkt

Více informací
Dotaz

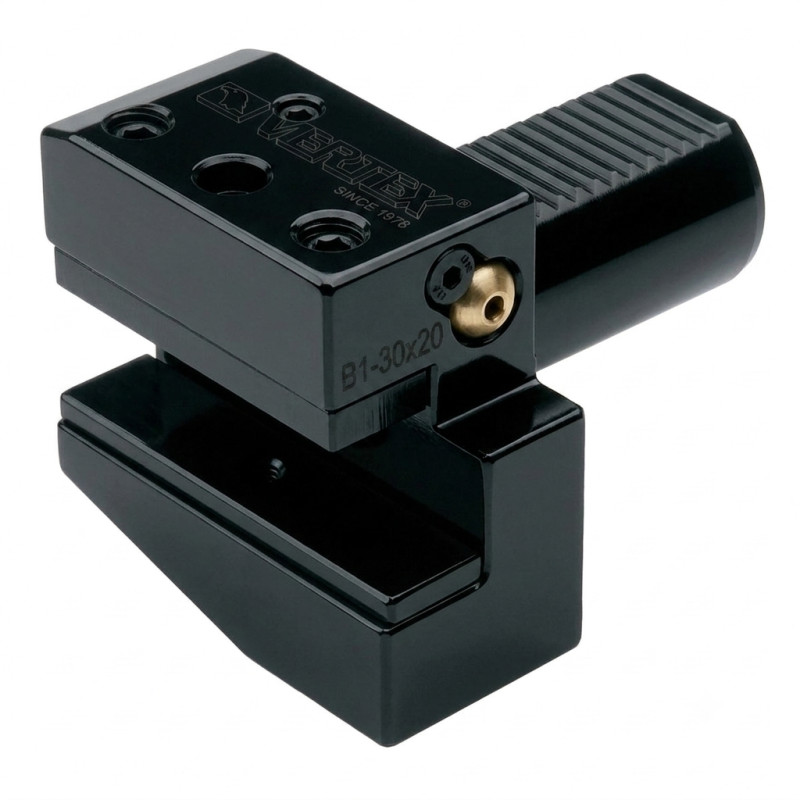

Statický radiální drážkový držák VERTEX B1-30x20 (DIN 69880 / VDI 30)

Popis:

- Radiální nožový držák typu B1 (pravé provedení, krátké)
- Určen pro upínání soustružnických nožů s obdélníkovým nebo čtvercovým průřezem do VDI hlavy soustruhu
- Je vybaven vnějším přívodem chladicí kapaliny a odpovídá normě DIN 69880

Klíčové vlastnosti:

- Provedení: Pravé (Right-hand), krátké
- Chlazení: Vnější přívod chladicí kapaliny (External Coolant Supply)
- Použití: Pro CNC soustruhy s VDI stopkou velikosti 30 mm

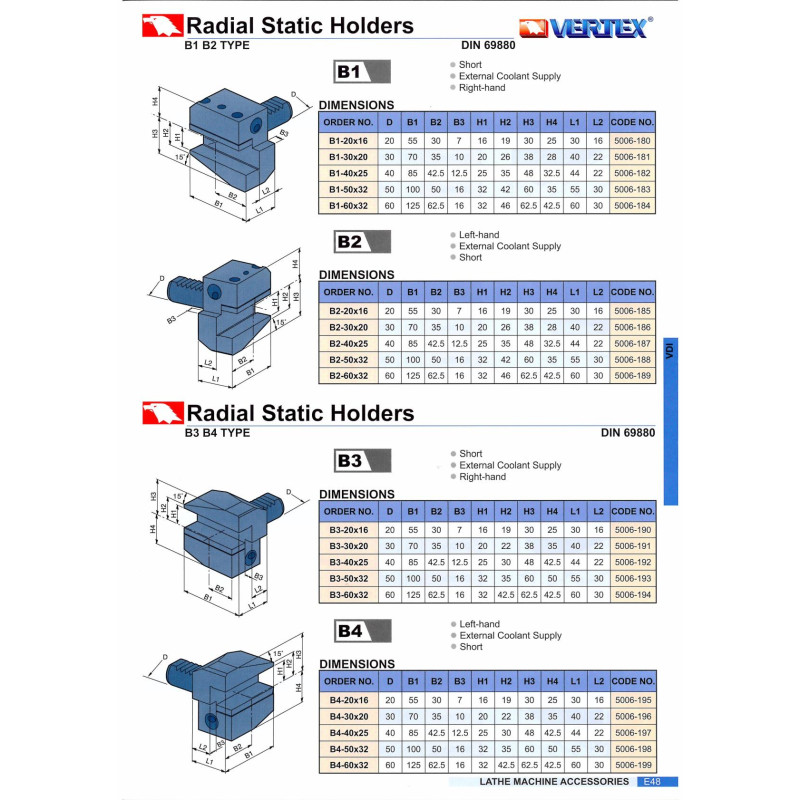

Tabulka parametrů:

Parametr	Hodnota
Model	B1-30x20
Kód produktu	5006-181
Norma	DIN 69880 / VDI 30
Typ	Pravý, krátký (Right-hand, short)
Chlazení	Vnější přívod chladicí kapaliny
Průměr VDI stopky (D)	30 mm
Výška profilu pro nástroj (H1)	20 mm
Šířka tělesa (B1)	70 mm
Šířka vedení (B2)	35 mm
Přesah / Vyložení (B3)	10 mm
Výška k osové rovině (H2)	26 mm
Celková výška spodní části (H3)	38 mm
Výška horní části (H4)	28 mm
Celková délka (L1)	40 mm
Délka vyložení (L2)	22 mm

*Ilustrační foto – skutečný výrobek se může mírně lišit
